主機

DSP芯片：ADI SC589 雙核 40 位浮點運算單元

采樣率：48kHz

插卡槽數量：8個（模擬、GPIO通用）

傳輸延遲：4.5 ms

接口：RJ45以太網口（GAT5 及以上）

Dante網絡接口（GAT5及以上）

3.5mm DC 接頭

電源：12V DC 外部電源或PoE供電

尺寸：4.25"x1.75"x6"(108x44x152mm)邏輯機殼沒有安裝支架

機柜安裝：QR 1RU 機架安裝組件

重量：2.2磅/1kg

模擬音頻卡

通道數量：2通道/卡

最大電平：+20dBu

模式：電子均衡

頻率響應：+/-0.1dB（20至20kHz）

動態范圍：110dB typical (unweighted)

共模抑制比：＞100dB (50至10kHz)

串?dāng)_：<-100dB @ 1kHz

失真：0.002% (1kHz @ +4dBu)

ADC/DAC：32 位高效能轉換芯片

接口：3.81mm鳳凰接口

僅限輸入卡

輸入阻抗：＞2 KΩ

Mic增益：0至+42 dB（6dB/步進）

僅限輸出卡

輸出阻抗：50Ω

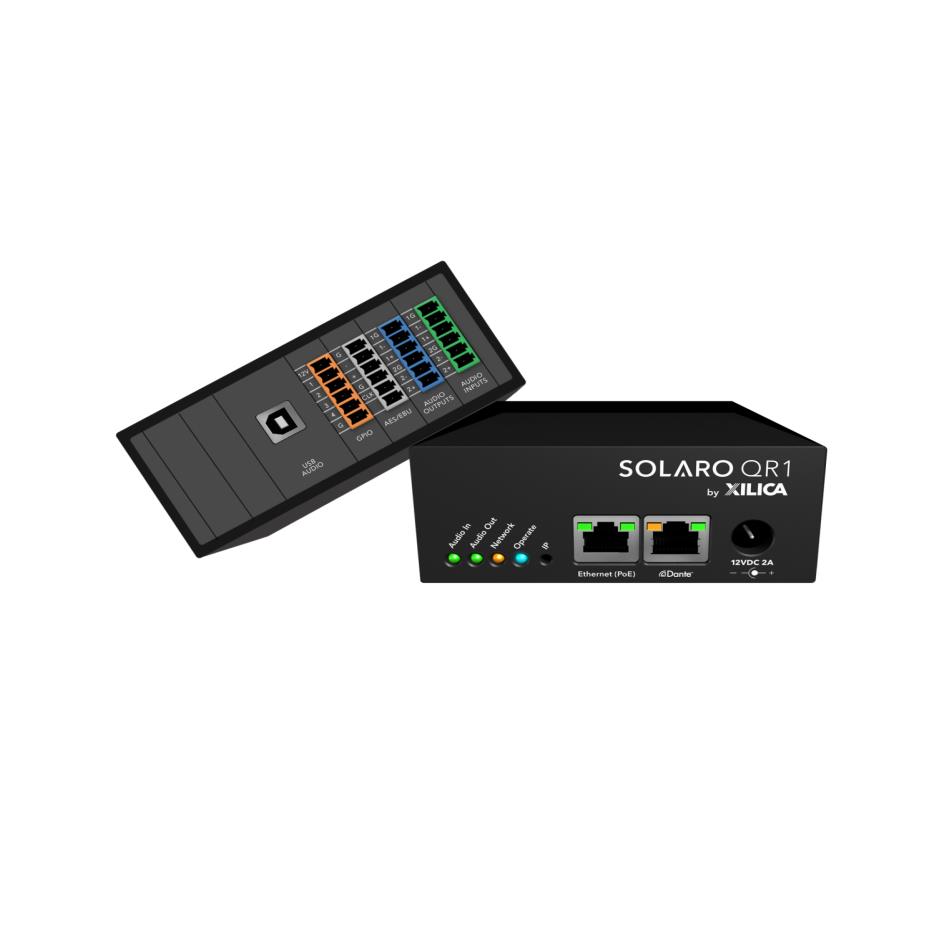

Solaro QR1（四分之一機架）DSP可能會站在其Solaro FR1大哥的陰影下，體積雖小但功能同樣強大。 QR1是緊湊的，但同樣的Linux平臺和雙核處理器驅動這個模塊化拖放配置的網絡處理器和模塊化I / O架構使QR1高度用戶可配置。 8個模塊化卡槽可接受2ch音頻輸入和輸出卡以及4ch GPIO卡，可選擇作為輸入或輸出。此外，任何卡槽中的任何卡片類型，任何組合，最大化I / O靈活性，內置的4×4 Dante卡是一種連接獎勵。

QR1基于拖放簡單和模塊化I / O插卡靈活性的三重概念，采用緊湊的格式。因此，QR1的用于PC和Mac的拖放式Xilica Designer軟件用于配置DSP功能和模塊化I / O卡配置以及QR1的可編程遙控器。

QR1的模塊化架構提供八個用戶配置的卡插槽，可以接受我們的I / O插卡，并且可以將任何卡類型（任意組合）放置在任何卡插槽中，從而最大限度地提高I / O靈活性。目前可用的插卡包括2ch模擬輸入和輸出卡; 2ch AES / EBU數字音頻輸入輸出卡;和4ch GPIO卡可選擇作為輸入或輸出。 2ch模擬麥克風/線路輸入卡可為每個輸入提供麥克風/線路和48V幻象電源選擇，并使用優質麥克風前置放大器。

隨附的4×4 Dante卡是連接獎勵。通過以太網雙向傳輸Dante網絡音頻的4×4 I / O通道。 Dante和模擬音頻流可以使用另一個Solaro系列處理器，任何Rio系列Dante接口或任何支持Dante的產品品牌轉換回模擬音頻或Dante網絡音頻。

Solaro QR1可以通過多種方式進行控制：通過以太網使用附帶的Xilica Designer軟件GUI;帶GPIO卡端口;可選的新型XTouch50和XTouch80可編程觸摸控制; iOS和Android設備通過我們的免費XTouchApp;以及任何第三方控制器。

功能強大的Solaro QR1是電話會議解決方案的理想DSP選擇。可選的QR1-AEC型號提供高達8ch的AEC麥克風輸入@ 250ms / 16ch @ 100ms（軟鍵激活）。

音頻性能對Xilica來說總是很重要。 QR1也不例外，采用與Solaro FR1型號相同的輸入，輸出和DSP處理架構，采樣率為48kHz。

Solaro QR1高度可配置的模塊化設計，強大的雙核處理器，內置4×4 Dante卡，緊湊的尺寸和PoE功能使QR1適用于商業集成市場中的豐富應用和市場價值領導者。

特點：

1. Solaro QR1是Solaro FR1的精簡版，僅有1/4RU機架寬度

2. 48 kHz采樣率

3. 內置4×4 Dante聲卡

4. 8個卡槽,插卡式通道搭配，6種功能插卡自由選擇搭配

5. 插卡采用金手指連接，應對多次插拔的情況，更持久耐用，傳輸更穩定

6. 最大16路模擬音頻通道（模擬輸入+模擬輸出）

7. 最大32路GPIO輸入/輸出(全GPIO卡)

8. 可使用PoE供電啟動設備

9. 集成第三方控制組件，簡單地控制投影、幕布、燈控、紅外、門禁、攝像頭（視像跟蹤）等第三方設備

10. 使用Xilica Designer軟件進行音頻系統的創建、修改和控制

11. 可使用在安卓和蘋果手機系統、windows和Mac電腦系統等多平臺通用的XTouch（軟件），也可使用5/8寸XTouch觸控面板實時進行客戶端版的控制

12. 可選配AEC功能

卡的類型：

2通道 Line/Mic模擬輸入

2通道 Line模擬輸出

4通道GPIO輸入/輸出卡

AES/EBU數字傳輸卡

Rs232/Rs485控制卡

USB Audio卡

功能選配：

AEC(自動回聲消除)功能
